[COLOR=#7030a0]بررسی دیاگرام الینگهام - ریچاردسون[COLOR=#7030a0] ( Ellingham-Richardson diagram)
دیاگرام الینگهام یا همان الینگهام -- ریچاردسون یکی از مباحث مطرح شده در ترمودینامیک مواد است.در واقع نموداری برای اکسیداسیون
فلزات نسبت به یک مول اکسیژن می باشد.در واقع نسبت ΔG و ΔT . (تغییرات دما و تغییرات انرژی آزاد).
بعدها ریچاردسون نقاطی کمکی را به این نمودار اضافه کرد , به همین علت این نمودار به نمودار الینگهام ریچاردسون معروف است.
حال جالب است بدانید که نمودار الینگهام به صورت نرم افزار ابزاری تحت وب هم موجود است:
[External Link Removed for Guests]
راهنمای استفاده :
[External Link Removed for Guests]
اما روابط ترمودینامیکی :
[SIZE=150]ΔG = A + BT
A = عرض از مبدا
B = شیب
[SIZE=150]
tangent * = ΔG / ΔT = - ΔS
* شیب منحنی یا منظور زاویه تشکیل دهنده خط واکنش نسبت به خط فرضی عمود بر ΔG و موازی با ΔT است.
در صورتی که T برابر صفر باشد / ΔG = زیرا که :
ΔG = ΔH - T ΔS

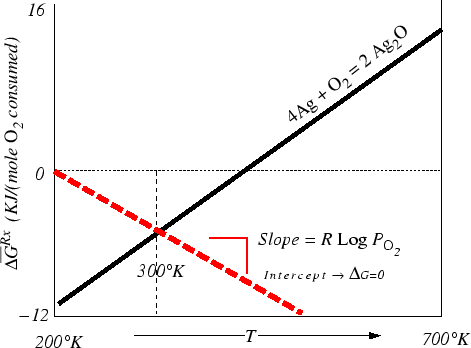

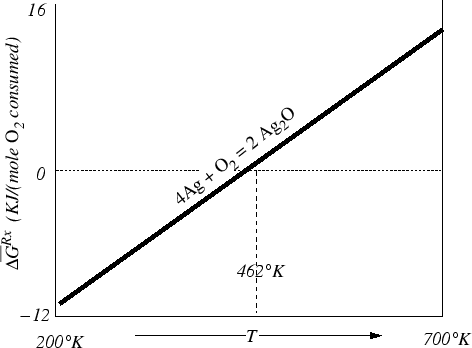

در شکل بالا یا دیاگرام الینگهام زیر:
شیب تمامی خطوط به سمت بالاست در حالی که به علت ΔG ممکن است شیب به سمت پایین باشد و یا بردار اصلا شیبی نداشته
باشد , مانند تصویر پایین .
واکنش بود وارد BOUDOUARD
2CO
CO[SUB]2[/SUB] + C که از اکسید و احیا به دست می آید.
C + O2 = CO2
2C + O2 =2 CO
2 CO + O2 = 2 CO2
و شکل زیر به زیبایی این اکسایش و کاهش را نشان میدهد.
CO2 اکسیدان و CO احیا کننده می باشد.
[HR]
یک پی دی اف مناسب و مرتبط با موضوع با حجم 164 کیلو بایت :
[External Link Removed for Guests]
