بنام خدا

 مدار روشن شدن LED در شب    ، شما می تونید به وسیله مدار ساده زیر ، led خود را در شب روشن کنید .     برای اینکه بتوانید حساسیت مدار را کم یا زیاد کنید،بجایی مقاومت 470 اهم ، یک مولتی ترن یا پتانسیو 1 کیلو اهم قرار دهید.  قطعات مورد نیاز    عدد ترانزيستور BC337،    عدد مقاومت 333 اهم    عدد فتوسل ( نمونه کوچک 150 توماني)    عدد مولتي ترن 1 کیلو اهم یا مقاومت 470    عدد ال اي    عدد باطري1.5 ولتي (سري شده ) یا منبع تغذیه 6 ولت    عدد سوئيچ اف و اون (اختیاری )   عدد فيبر سوراخ دار یا برد    ابتدای ساخته شده توسط اینجانب (البته زیاد بهم ریخته است،باید ببخشید.)    .

[sinaset]

با سلام


مدار ساده،روشن کردن led در شب

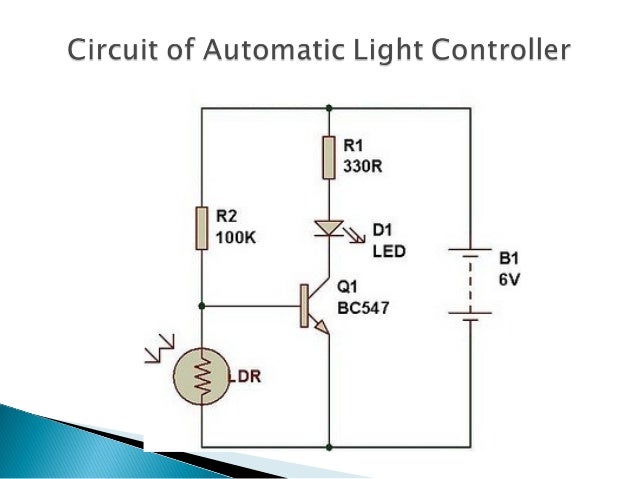

مدار ساده زیر،مدل ساده تر شده،مدار پست اول می باشد .. که با مقاومت 330 اهم و 100 کیلو اهم و ترانزیستور BC547 و فتوسل و 6 ولت جریان برق.. ساخته شده.


 شرح مدار:   مدار بالا از 6 ولت ،ولتاژ استفاده شده(برای این 6 ولت انتخاب شده،که برای روشن کردن ترانزیستور نیاز به حداقل 5 ولت،ولتاژ می باشد)   مدار (پایه مثبت) با مقاومت 330 اهم اتصال پیدا کرده(جهت حفاظت و افزایش طول عمر LED ) و پایه منفی LED به کلکتور ترانزیستور وصل    یک جریان منفی از فتوسل عبور داده شده و به از ان طرف فتوسل به پایه بیس ترانزیستور اتصال داده شده.    از طرف جریان مثبت هم به کمک مقاومت 100 کیلو اهم،بر روی پایه بیس ترانزیستور اتصال داده شده ...   وقتی که نور به فتوسل بخورد، مقاومت فتوسل نسبت به ان میزان نور ، بشدت کاهش پیدا می کند(در روز )، و در نتیجه،ولتاژ منفی بر روی پایه بیس ترانزیستور می افتد.   وقتی نور قطع شود (شب) ، مقاومت فتوسل بشدت افزایش پیدا می کند،در نتیجه ولتاژ منفی از روی پایه ترانزیستور قطع میشود .. و بجایی ان ولتاژ مثبت(که از طریق مقاومت 100 کیلو بر روی ان گذاشته شده) می افتد، در نتیجه،ترانزیستور فعال شده و LED روشن میشود..  .

[sinaset]

----

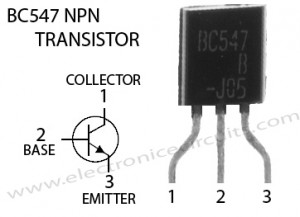

    ها ترانزیستور
برای دیدن ویدئو از مدار ساده اینجا را [External Link Removed for Guests]فرمایید
برای دانلود فایل پرتئوس(شبیه ساز) [External Link Removed for Guests]را کلیک فرماید.
------------
برای اشنایی با مداری الکتریکی به اینتاپیک مراجعه فرمایید.
برای اشنایی با فتوسل به اینتاپیک مراجعه فرمایید.
برای اشنایی با ترانزیستور به اینتاپیک مراجعه فرمایید
برای اشنایی با مقاومت به اینتاپیک مراجعه فرمایید

باتشکر.
